-เหมาะสำหรับระบบแบตเตอรี่ยานยนต์ 400V-
คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–24 ตุลาคม 2024
Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวโฟโตรีเลย์สําหรับยานยนต์[1] รุ่น “TLX9150M” ที่มีเอาต์พุตที่ทนต่อแรงดันไฟฟ้า 900V (นาที) ซึ่งเหมาะอย่างยิ่งสําหรับการใช้งานในแบตเตอรี่รถยนต์ไฟฟ้า 400V โฟโตรีเลย์ตัวใหม่จะบรรจุอยู่ในแพ็คเกจ SO12L-T ขนาดเล็ก โดยเริ่มจัดส่งในปริมาณมากได้แล้ววันนี้

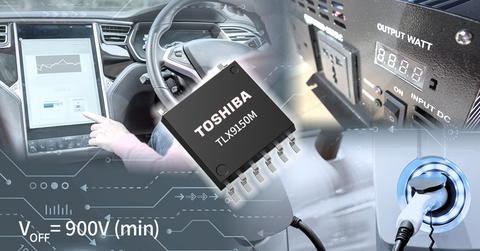

Toshiba: โฟโตรีเลย์ TLX9150M สําหรับยานยนต์ที่มีเอาต์พุตที่ทนต่อแรงดันไฟฟ้า 900V บรรจุมาในแพ็คเกจขนาดเล็ก (ภาพ: Business Wire)
ยานพาหนะไฟฟ้า (EV) ใช้แบตเตอรี่ที่มีความจุสูงและแรงดันไฟฟ้าที่สูงขึ้นในการปรับปรุงระยะทางขับขี่ เวลาในการชาร์จ และระบบจัดการแบตเตอรี่ (BMS) ให้ดีขึ้น เพื่อตรวจสอบและจัดการแบตเตอรี่อย่างต่อเนื่องซึ่งช่วยยืดอายุการใช้งานและได้ประสิทธิภาพสูงสุด นอกจากนี้ยังช่วยตรวจสอบฉนวนระหว่างแบตเตอรี่และตัวถังรถเพื่อให้มีความปลอดภัย ด้วยเหตุนี้ จึงใช้โฟโตรีเลย์ที่มีฉนวนไฟฟ้าในระบบจัดการแบตเตอรี่ (BMS) ที่ต้องจัดการกับไฟฟ้าแรงสูง
โฟโตรีเลย์ที่ใช้กันทั่วไปในระบบแบตเตอรี่ต้องมีความทนต่อแรงดันไฟฟ้าประมาณสองเท่าของแรงดันไฟฟ้าของระบบ ด้วยเหตุนี้ เอาต์พุตที่ทนต่อแรงดันไฟฟ้าที่มากกว่า 800V จึงเป็นสิ่งจําเป็นสําหรับระบบ 400V TLX9150M เหมาะสำหรับระบบ 400V เนื่องจากมีเอาต์พุตที่ทนต่อแรงดันไฟฟ้าที่ 900V นอกจานี้ยังใช้แพ็คเกจ SO12L-T ใหม่ ซึ่งมีขนาดเล็กกว่า[2]แพ็คเกจ SO16L-T ของ Toshiba กว่า 25% ด้วย ซึ่งช่วยให้แบตเตอรี่มีขนาดเล็กลงและช่วยลดต้นทุนได้ ระยะพินและเลย์เอาต์ของพินจะเหมือนกับรุ่น SO16L-T ซึ่งช่วยให้ออกแบบรูปแบบแผงวงจรทั่วไปได้ง่ายขึ้น
หมายเหตุ:
[1] ในโฟโตรีเลย์ ด้านหลัก (ควบคุม) และด้านรอง (สวิตช์) จะถูกแยกจากกันทางไฟฟ้า สวิตช์ที่เชื่อมต่อโดยตรงกับสายไฟ AC และสวิตช์ระหว่างอุปกรณ์ที่มีศักย์ไฟฟ้าที่พื้นดินต่างกันสามารถควบคุมได้โดยใช้แผงกั้นฉนวน
[2] การเปรียบเทียบขนาดแพ็คเกจ SO16L-T (10.3×10.0×2.45 มม.) กับขนาดแพ็คเกจ SO12L-T (7.76×10.0×2.45 มม.)
การใช้งาน
อุปกรณ์ยานยนตร์
- ระบบการจัดการแบตเตอรี่: การตรวจสอบแรงดันไฟฟ้าของแบตเตอรี่ การตรวจจับการติดรีเลย์ทางกล การตรวจจับการลัดวงจรลงดิน ฯลฯ
- การเปลี่ยนรีเลย์ทางกล
คุณสมับติ
- เอาต์พุตที่ทนต่อแรงดันไฟฟ้า: VOFF=900V(นาที)
- อุปกรณ์แบบปกติเปิด (1-Form-A)
- พิกัดกระแสการพังทลาย: IAV=0.6mA
- แรงดันไฟแยกสูง: 5000Vrms (นาที)
- ผ่านการรับรอง AEC-Q101
- สอดคล้องตามมาตรฐานสากล IEC 60664-1
|
ข้อมูลจำเพาะหลัก |
||||
|
(เว้นแต่จะระบุไว้เป็นอย่างอื่น Ta=25°C) |
||||
|
หมายเลขชิ้นส่วน |
||||
|
หน้าสัมผัส |
1a |
|||
|
ระดับค่าสูงสุดสัมบูรณ์ |
กระแสตกคร่อม IF (mA) |
30 |
||
|
กระแสไฟขณะเปิด ION (mA) |
50 |
|||
|
อุณหภูมิในการทํางาน Topr (°C) |
-40 ถึง 125 |
|||
|
กระแสการพังทลาย IAV (mA) |
0.6 |
|||
|
ค่าทางไฟฟ้า |
กระแสไฟขณะปิด IOFF (nA) |
VOFF=900V |
สูงสุด |
100 |
|
เอาต์พุตที่ทนต่อแรงดันไฟฟ้า VOFF (V) |
IOFF=10μA |
ต่ำสุด |
900 |
|
|
เงื่อนไขการใช้งานที่แนะนํา |
แรงดันไฟฟ้า VDD (V) |
สูงสุด |
720 |
|
|
ค่าทางไฟฟ้าคู่ |
กระแสไฟ LED ขาจ่าย IFT (mA) |
ION=50mA |
สูงสุด |
3 |
|
กระแสไฟ LED ขากลับ IFC (mA) |
Ta=-40 to 125°C |
ต่ำสุด |
0.05 |
|
|
ความต้านทานขณะเปิด RON (Ω) |
ION=50mA, IF=10mA, t<1s |
สูงสุด |
250 |
|
|
ค่าการสลับ |
เวลาเปิดใช้งาน tON (ms) |
สูงสุด |
1 |
|
|
เวลาปิดใช้งาน tOFF (ms) |
สูงสุด |
1 |
||
|
ค่าการแยกจากกัน |
แรงดันไฟฟ้าแยก BVS (Vrms) |
ต่ำสุด |
5000 |
|
|
ระยะห่างในอากาศ (มม.) |
ต่ำสุด |
8 |
||
|
ระยะห่างตามผิวฉนวน (มม.) |
ต่ำสุด |
8 |
||
|
แพ็คเกจ |
ชื่อ |
SO12L-T |
||
|
ขนาด (มม.) |
ประเภท |
7.76×10.0×2.45 |
||
|
ตรวจสอบสต็อกและจัดซื้อ |
||||
ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TLX9150M
ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับตัวแยกและโซลิดสเตตรีเลย์ของ Toshiba
ตัวแยก/โซลิดสเตตรีเลย์
ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์ยานยนต์ของ Toshiba
อุปกรณ์ยานยนต์
หากต้องการตรวจสอบความพร้อมจำหน่ายของผลิตภัณฑ์ใหม่ที่ตัวแทนจําหน่ายออนไลน์ โปรดไปที่:
TLX9150M
* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง
* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจําเพาะของผลิตภัณฑ์ เนื้อหาของบริการ และข้อมูลการติดต่อ เป็นข้อมูลล่าสุด ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
