คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–10 กันยายน 2024
Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เริ่มจัดหาตัวอย่างทางวิศวกรรมของ “TB9103FTG” ซึ่งเป็นตัวขับเกต[1] สําหรับมอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ รวมถึงมอเตอร์สลัก[2] และมอเตอร์ล็อค[3] ในประตูหลังไฟฟ้าและประตูสไลด์ไฟฟ้า และมอเตอร์ขับเคลื่อนกระจกไฟฟ้าและเบาะนั่งไฟฟ้า

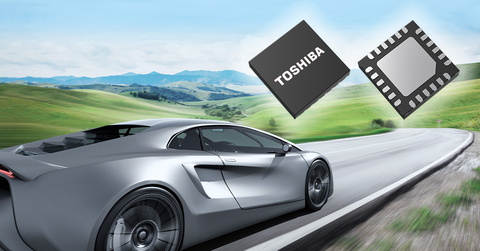

โตชิบา: TB9103FTG วงจรรวมตัวขับเกตสําหรับมอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ (กราฟิก: Business Wire)
ชิ้นส่วนรถยนต์ที่ก่อนหน้านี้ปรับด้วยมือปัจจุบันส่วนใหญ่ใช้ไฟฟ้า ซึ่งทำให้ความต้องการทั้งมอเตอร์ไฟฟ้าและจำนวนที่รวมเข้าในยานยนต์เพิ่มมากขึ้น จํานวนไดรเวอร์ที่ใช้ในมอเตอร์ก็เพิ่มขึ้นเช่นกัน ส่งผลให้ต้องลดขนาดและรวมระบบโดยรวมเข้าด้วยกันนอกจากนี้ยังมีการใช้งานมอเตอร์บางตัวที่ไม่ต้องการการควบคุมความเร็วรอบ และจําเป็นต้องมีไดรเวอร์ที่มีฟังก์ชันและประสิทธิภาพที่เรียบง่ายสําหรับการใช้งานเหล่านี้
TB9103FTG นําเสนอฟังก์ชันและประสิทธิภาพการทำงานของตัวขับเกตที่ปรับปรุงใหม่ สําหรับมอเตอร์กระแสตรงแบบแปรงถ่านที่ไม่ต้องการการควบคุมความเร็ว ซึ่งเปิดทางสู่การออกแบบที่กะทัดรัดยิ่งขึ้น มีวงจรปั๊มชาร์จในตัว[4] ที่รองรับแรงดันไฟฟ้าที่จําเป็นในการจ่ายไฟให้กับ MOSFETs ภายนอกเพื่อขับเคลื่อนมอเตอร์ นอกจากนี้ยังมีฟังก์ชันการตรวจสอบเกตที่ป้องกันการสร้างกระแสไหลผ่าน โดยการควบคุมเวลาเอาต์พุตของสัญญาณเกตไปยัง MOSFETs ภายนอกด้านสูงและด้านต่ำโดยอัตโนมัติ
วงจรรวมใหม่ยังสามารถใช้เป็น H-bridge หนึ่งช่องสัญญาณหรือฮาล์ฟบริดจ์สองช่องสัญญาณ นอกจากจะใช้งานเป็นไดรเวอร์มอเตอร์แล้ว ยังสามารถใช้ร่วมกับ MOSFET ภายนอกเพื่อแทนที่รีเลย์เชิงกลและสวิตช์เชิงกลอื่นๆ ได้ ซึ่งช่วยให้การทํางานเงียบขึ้นและความน่าเชื่อถือของอุปกรณ์สูงขึ้น
TB9103FTG บรรจุอยู่ในแพ็คเกจ P-VQFN4.0-0404-0404-0.50-003 ขนาด 4.0 มม. ×4.0 มม. (ทั่วไป) และมีส่วนช่วยในการลดขนาดอุปกรณ์
หมายเหตุ:
[1] ไดรเวอร์สำหรับขับเคลื่อน MOSFETs
[2] มอเตอร์ที่ใช้ในระบบปิดประตู
[3] มอเตอร์ที่ใช้ในระบบล็อคและปลดล็อกประตูร่วมกับการทํางานหลักเพื่อป้องกันอาชญากรรม
[4] วงจรที่ใช้ตัวเก็บประจุและสวิตช์เพื่อเพิ่มแรงดันไฟฟ้า
การใช้งาน
อุปกรณ์ยานยนต์
- มอเตอร์สลักขับเคลื่อนและมอเตอร์ล็อคสําหรับประตูหลังไฟฟ้าและประตูสไลด์ไฟฟ้า และมอเตอร์ขับเคลื่อนสําหรับหน้าต่าง เบาะไฟฟ้า ฯลฯ
คุณสมบัติ
- ลดฟังก์ชันและประสิทธิภาพเพื่อรองรับการลดขนาด
- แพ็คเกจขนาดเล็ก
- สแตนด์บายพลังงานต่ำพร้อมฟังก์ชันพักเครื่องในตัว
- สามารถทํางานเป็นไดรเวอร์เกตสําหรับ H-bridge หนึ่งช่องสัญญาณหรือฮาล์ฟบริดจ์สองช่องสัญญาณ
ข้อมูลจําเพาะหลัก
|
หมายเลขชิ้นส่วน |
|||
|
มอเตอร์ที่รองรับ |
มอเตอร์กระแสตรงแปรงถ่าน |
||
|
จํานวนช่องเอาต์พุต |
หนึ่งช่องสัญญาณ (เมื่อใช้เป็น H-bridge / สองช่องสัญญาณ (เมื่อใช้เป็นฮาล์ฟบริดจ์) |
||
|
ฟังก์ชันหลัก |
ฟังก์ชันหลับ ปั๊มชาร์จในตัว การทํางานของ H-bridge การทํางานของฮาล์ฟบริดจ์ การควบคุมเวลาวิกฤต |
||
|
การตรวจจับความผิดพลาดหลัก |
การตรวจจับแรงดันไฟต่ำของแหล่งจ่ายไฟ การตรวจจับแรงดันไฟสูงของปั๊มชาร์จ การตรวจจับความร้อนสูงเกินไป การตรวจจับ VGS และ VDS ของ MOSFET ภายนอก |
||
|
พิกัดสูงสุดสัมบูรณ์ (Ta=-40 ถึง 125°C) |
แรงดันไฟฟ้าของแหล่งจ่ายไฟ 1 VB |
-0.3 ถึง 18 |
|
|
18 ถึง 40 (ภายในหนึ่งวินาที) |
|||
|
แรงดันไฟฟ้าของแหล่งจ่ายไฟ 2 VCC |
-0.3 ถึง 6 |
||
|
อุณหภูมิแวดล้อม Ta (°C) |
-40 ถึง 125 |
||
|
ช่วงการทํางาน (Ta=-40 ถึง 125°C) |
ช่วงการทํางานของแรงดันไฟฟ้าของแหล่งจ่ายไฟ 1 VB |
7 ถึง 18 |
|
|
ช่วงการทํางานของแรงดันไฟฟ้าของแหล่งจ่ายไฟ 2 VCC |
4.5 ถึง 5.5 |
||
|
ช่วงการทํางานของอุณหภูมิย่านการทำงาน |
-40 ถึง 150 |
||
|
แพ็คเกจ |
ประเภท |
P-VQFN24-0404-0.50-003 |
|
|
ขนาด (มิลลิเมตร) |
ประเภท |
4.0×4.0 |
|
|
ความน่าเชื่อถือ |
ได้รับการรับรอง AEC-Q100 (เกรด 1) |
||
ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TB9103FTG
ไปที่ลิงค์ด้านล่างสําหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของ Toshiba สําหรับไดรเวอร์มอเตอร์กระแสตรงแบบแปรงถ่านสําหรับยานยนต์
Automotive Brushed DC Motor Driver ICs
