คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–11 กรกฎาคม 2024
Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวสวิตช์มัลติเพล็กเซอร์/ดีมัลติเพล็กเซอร์ (Mux/De-Mux) “TDS4A212MX” และ “TDS4B212MX” สําหรับสัญญาณดิฟเฟอเรนเชียลความเร็วสูง เช่น PCIe® 5.0, USB4® และ USB4® Ver.2 สําหรับพีซี อุปกรณ์เซิร์ฟเวอร์ อุปกรณ์พกพา ฯลฯ ผลิตภัณฑ์ใหม่สามารถใช้เป็นสวิตช์ Mux 2 อินพุต 1 เอาต์พุต และสวิตช์ De-Mux 1 อินพุต 2 เอาต์พุต เริ่มจัดส่งตั้งแต่วันนี้

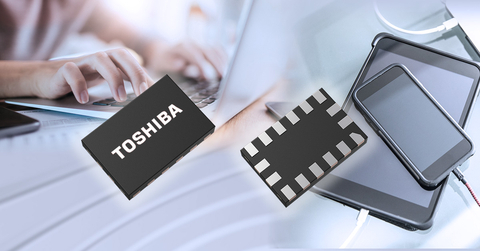

Toshiba: สวิตช์มัลติเพล็กเซอร์/ดีมัลติเพล็กเซอร์ “TDS4A212MX” และ “TDS4B212MX” สําหรับสัญญาณดิฟเฟอเรนเชียลความเร็วสูง เช่น PCIe® 5.0, USB4® และ USB4® Ver.2 สําหรับพีซี อุปกรณ์เซิร์ฟเวอร์ ฯลฯ (กราฟิก: Business Wire)
ผลิตภัณฑ์ใหม่ใช้กระบวนการ SOI ที่เป็นกรรมสิทธิ์ของ Toshiba (TarfSOI™) เพื่อให้ได้แบนด์วิดท์ที่สูงมาก: แบนด์วิดท์ (ดิฟเฟอเรนเชียล) ชั้นนําของอุตสาหกรรม[1] -3-dB ที่ 27.5GHz (typ.) สําหรับ TDS4B212MX และ 26.2GHz (typ.) สําหรับ TDS4A212MX ซึ่งช่วยให้ผลิตภัณฑ์ใหม่สามารถใช้เป็นสวิตช์ Mux/De-Mux สําหรับสัญญาณดิฟเฟอเรนเชียลความเร็วสูง เช่น PCIe® 5.0, USB4® และ USB4® Ver.2
TDS4B212MX และ TDS4A212MX มีการกําหนดพินที่แตกต่างกัน TDS4B212MX ได้รับการปรับให้เหมาะสมสําหรับคุณลักษณะความถี่สูง TDS4A212MX มีการกําหนดพินโดยคำนึงถึงโครงร่างแผงวงจร
หมายเหตุ:
[1] สวิตช์ Mux 2:1/ De-Mux 1:2 ณ วันที่ 11 กรกฎาคม 2024 จากการสํารวจของ Toshiba
การใช้งาน
- พีซี อุปกรณ์เซิร์ฟเวอร์ อุปกรณ์พกพา อุปกรณ์สวมใส่ ฯลฯ อินเทอร์เฟซที่รองรับ: PCIe® 5.0, PCIe® 4.0, PCIe® 3.0, CXL2.0, CXL1.0, USB4® Ver.2, USB4®, USB3.2 Gen2×1, USB3.2 Gen1×1, Thunderbolt™ 4, Thunderbolt™ 3, Thunderbolt™ 2, DisplayPort™ 2.0, DisplayPort™ 1.4, DisplayPort™ 1.3, DisplayPort™ 1.2
คุณสมบัติ
- แบนด์วิดท์สูง -3-dB (ดิฟเฟอเรนเชียล) สําหรับสัญญาณดิฟเฟอเรนเชียลความเร็วสูง เช่น PCIe® 5.0 และ USB4®
TDS4B212MX: แบนด์วิดท์ -3-dB (ดิฟเฟอเรนเชียล)=27.5GHz (typ.)
TDS4A212MX: แบนด์วิดท์ -3-dB (ดิฟเฟอเรนเชียล)=26.2GHz (typ.)
- การใช้กระแสไฟต่ำ: Iope = 150μA (สูงสุด)
- บรรจุภัณฑ์ขนาดเล็ก: XQFN16 (2.4 มม.×1.6 มม. (typ.), t = 0.4 มม. (สูงสุด))
ข้อมูลจําเพาะหลัก
|
หมายเลขชิ้นส่วน |
|||||
|
บรรจุภัณฑ์ |
ชื่อ |
||||
|
ขนาด (มม.) |
2.4×1.6 (typ.), t=0.4 (สูงสุด) |
||||
|
ระยะของการหมุน (Ta=-40 ถึง 85°C) |
แรงดันแหล่งจ่ายไฟ VCC (V) |
1.6 ถึง 3.6 |
|||
|
พินสัญญาณ แรงดันดิฟเฟอเรนเชียล (ยอดถึงยอด) VI/O(Diff) (V) |
0 ถึง 1.8 |
||||
|
พินสัญญาณ แรงดันโหมดทั่วไป VI/O(Com) (V) |
0 ถึง 2.0 |
||||
|
ลักษณะ DC (Ta=-40 ถึง 85°C) |
กระแสไฟสแตนด์บาย ISTB (μA) |
สูงสุด |
10 |
||
|
การใช้ในปัจจุบัน Iope (μA) |
สูงสุด |
150 |
|||
|
ลักษณะความถี่สูง (Ta=25°C) |
แบนด์วิดท์ -3-dB (ดิฟเฟอเรนเชียล) BW(Diff) (GHz) |
Typ. |
27.5 |
26.2 |
|
|
การสูญเสียพลังงานภายแบบดิฟเฟอเรนเชียล DDIL (dB) |
f=5.0GHz |
Typ. |
-0.8 |
-0.9 |
|
|
f=8.0GHz |
-0.9 |
-1.0 |
|||
|
f=10.0GHz |
-0.9 |
-1.1 |
|||
|
f=12.8GHz |
-1.2 |
-1.4 |
|||
|
f=16.0GHz |
-1.4 |
-1.9 |
|||
|
การสูญเสียเนื่องจากการย้อนกลับแบบดิฟเฟอเรนเชียล DDRL (dB) |
f=5.0GHz |
Typ. |
-17 |
-15 |
|
|
f=8.0GHz |
-15 |
-14 |
|||
|
f=10.0GHz |
-20 |
-17 |
|||
|
f=12.8GHz |
-17 |
-17 |
|||
|
f=16.0GHz |
-16 |
-18 |
|||
|
การแยกสัญญาณ OFF แบบดิฟเฟอเรนเชียล DDOIRR (dB) |
f=5.0GHz |
Typ. |
-20 |
-20 |
|
|
f=8.0GHz |
-17 |
-19 |
|||
|
f=10.0GHz |
-16 |
-17 |
|||
|
f=12.8GHz |
-17 |
-12 |
|||
|
f=16.0GHz |
-14 |
-11 |
|||
|
สัญญาณแทรกข้ามแบบดิฟเฟอเรนเชียล DDXT (เดซิเบล) |
f=5.0GHz |
Typ. |
-56 |
-36 |
|
|
f=8.0GHz |
-48 |
-34 |
|||
|
f=10.0GHz |
-44 |
-32 |
|||
|
f=12.8GHz |
-39 |
-31 |
|||
|
f=16.0GHz |
-36 |
-30 |
|||
|
การตรวจสอบตัวอย่างและความพร้อมใช้งาน |
|||||
ติดตามลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TDS4A212MX
TDS4B212MX
ติดตามลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับ Toshiba’s General Purpose Logic ICs
General Purpose Logic ICs
หากต้องการตรวจสอบความพร้อมของผลิตภัณฑ์ใหม่ที่ผู้จัดจําหน่ายออนไลน์ โปรดไปที่: TDS4A212MX
ซื้อออนไลน์
TDS4B212MX
ซื้อออนไลน์
*USB4® เป็นเครื่องหมายการค้าจดทะเบียนของ USB Implementers Forum
*Thunderbolt™ เป็นเครื่องหมายการค้าของ Intel Corporation หรือบริษัทในเครือ
*DisplayPort™ เป็นเครื่องหมายการค้าหรือเครื่องหมายการค้าจดทะเบียนของ Video Electronics Standards Association ในสหรัฐอเมริกาและประเทศอื่นๆ
*PCIe® เป็นเครื่องหมายการค้าจดทะเบียนของ PCI-SIG
*TarfSOI™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices &; Storage Corporation
*ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอื่นๆ อาจเป็นเครื่องหมายการค้าของบริษัทนั้นๆ
* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจําเพาะของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลการติดต่อ เป็นข้อมูลปัจจุบัน ณ วันที่ประกาศ แต่อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
