– เพิ่มไปยังกลุ่ม M4K ใน TXZ+ ™ Family Advanced Class พร้อมเพิ่มหน่วยความจําแฟลชรหัสเป็น 512KB/1MB
คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–26 มีนาคม 2024
Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เพิ่มผลิตภัณฑ์ใหม่แปดรายการที่มีความจุหน่วยความจําแฟลช 512KB/1MB และแพ็คเกจสี่ประเภทให้กับ กลุ่ม M4K ของ TXZ+ ™ Family Advanced Class ไมโครคอนโทรลเลอร์ 32 บิต ที่ติดตั้งคอร์ Cortex®-M4 พร้อม FPU

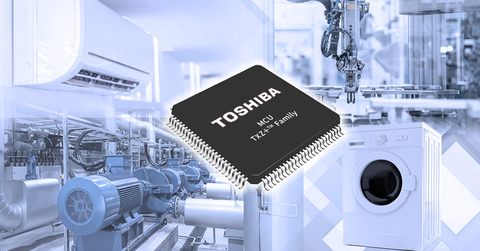

Toshiba: ไมโครคอนโทรลเลอร์ TXZ+ ™ Family Advanced Class Arm® Cortex®- M4 สําหรับควบคุมมอเตอร์ (กราฟิก: Business Wire)
ความก้าวหน้าอย่างต่อเนื่องในการทํางานของแอปพลิเคชันมอเตอร์ที่รองรับ IoT กําลังเพิ่มความต้องการความจุโปรแกรมขนาดใหญ่ และการรองรับเฟิร์มแวร์แบบ over-the-air
ผลิตภัณฑ์ใหม่นี้ขยายความจุหน่วยความจําแฟลชรหัสจากสูงสุด 256KB ของผลิตภัณฑ์ปัจจุบันของ Toshiba เป็น 512KB[1]/1MB[2], ขึ้นอยู่กับผลิตภัณฑ์ และความจุ RAM จาก 24KB เป็น 64KB คุณสมบัติอื่นๆ เช่น คอร์ Arm® Cortex®-M4 ที่ทํางานได้ถึง 160MHz แฟลชรหัสในตัว และหน่วยความจําแฟลชข้อมูล 32KB พร้อมความทนทานของรอบโปรแกรม/การลบ 100K ได้รับการบํารุงรักษา
ไมโครคอนโทรลเลอร์ยังมีอินเทอร์เฟซและตัวเลือกการควบคุมมอเตอร์ที่หลากหลาย เช่น ตัวขับมอเตอร์แบบตั้งโปรแกรมล่วงหน้าได้ (A-PMD) ตัวเข้ารหัสขั้นสูง 32 บิต (A-ENC32) เอ็นจิ้นเวกเตอร์ขั้นสูงพลัส (A-VE+) และตัวแปลงอนาล็อก/ดิจิตอล 12 บิตความเร็วสูง ความละเอียดสูงสามยูนิต ด้วยเหตุนี้ผลิตภัณฑ์กลุ่ม M4K จึงมีส่วนช่วยในการประยุกต์ใช้ IoT ในวงกว้าง และนําฟังก์ชันขั้นสูงมาสู่มอเตอร์ AC มอเตอร์ DC แบบไร้แปรงถ่าน และตัวควบคุมอินเวอร์เตอร์
ผลิตภัณฑ์ใหม่ใช้แฟลชรหัส 1MB ในพื้นที่ 512KB แยกกันสองพื้นที่ สิ่งนี้ทําให้เกิดการหมุนเฟิร์มแวร์ด้วยวิธีสลับหน่วยความจํา [3] ทําให้สามารถอ่านคำสั่งจากพื้นที่หนึ่งในขณะที่รหัสที่อัปเดตถูกตั้งโปรแกรมไปยังอีกพื้นที่หนึ่งแบบขนาน
อุปกรณ์ในกลุ่ม M4K มี UART, TSPI และ I2C รวมเป็นอินเทอร์เฟซการสื่อสารทั่วไป ฟังก์ชันการวินิจฉัยตนเองที่รวมอยู่ในอุปกรณ์สําหรับหน่วยความจําแฟลช RAM ADC และนาฬิกา ช่วยให้ลูกค้าได้รับการรับรองความปลอดภัยในการใช้งาน IEC 60730 Class B
เอกสารประกอบ ซอฟต์แวร์ตัวอย่างพร้อมตัวอย่างการใช้งานจริง และซอฟต์แวร์ไดรเวอร์ที่ควบคุมอินเทอร์เฟซสําหรับอุปกรณ์ต่อพ่วงแต่ละรายการ บอร์ดประเมินผลและสภาพแวดล้อมการพัฒนา จัดทําขึ้นโดยความร่วมมือกับพันธมิตรระบบนิเวศทั่วโลกของ Arm®
Toshiba กําลังวางแผนที่จะเพิ่มความจุของหน่วยความจําแฟลชสําหรับกลุ่ม M4M ด้วยอินเทอร์เฟซ CAN
หมายเหตุ:
[1] ความจุหน่วยความจําแฟลชรหัสของ TMPM4KxFDAxxG คือ 512KB พร้อมพื้นที่เดียว
[2] ความจุหน่วยความจําแฟลชรหัสของ TMPM4KxF10AxxG คือ 1MB ซึ่งประกอบด้วยพื้นที่ 512KB สองพื้นที่
[3] TMPM4KxFDAxxG ไม่รองรับฟังก์ชันนี้
การใช้งาน
- การควบคุมมอเตอร์และอินเวอร์เตอร์ของสินค้าอุปโภคบริโภค อุปกรณ์อุตสาหกรรม
- IoT ของสินค้าอุปโภคบริโภค อุปกรณ์อุตสาหกรรม ฯลฯ
คุณสมบัติ
- คอร์ Cortex®-M4 ประสิทธิภาพสูงพร้อม FPU สูงสุด 160MHz
- เพิ่มความจุของหน่วยความจําภายใน
หน่วยความจําแฟลชรหัส: 512KB/1MB
RAM: 64KB
- ฟังก์ชั่นการหมุนเฟิร์มแวร์วิธีการสลับหน่วยความจํา รองรับการอัปเดตเฟิร์มแวร์ในขณะที่ไมโครคอนโทรลเลอร์ยังคงทํางาน[4]
- ฟังก์ชันการวินิจฉัยตนเองเพื่อความปลอดภัยในการใช้งาน IEC 60730 คลาส B
- แพ็คเกจสี่ประเภท
|
ข้อมูลจําเพาะหลัก |
|||
|
กลุ่มผลิตภัณฑ์ |
|||
|
หมายเลขชิ้นส่วน[5] |
TMPM4KNF10AFG TMPM4KNFDAFG |
TMPM4KLF10AUG TMPM4KLFDAUG |
|
|
TMPM4KNF10ADFG TMPM4KNFDADFG |
TMPM4KLF10AFG TMPM4KLFDAFG |
||
|
คอร์ CPU |
Arm® Cortex®-M4
-หน่วยป้องกันหน่วยความจํา (MPU) |
||
|
ความถี่ในการทํางานสูงสุด |
160MHz |
||
|
ออสซิลเลเตอร์ภายใน |
ความถี่การสั่น |
10MHz (±1%) |
|
|
ความจำภายใน |
แฟลช (รหัส) |
1024KB/512KB[5] (รอบโปรแกรม/การลบ: สูงสุด 100,000 ครั้ง) ฟังก์ชั่นการหมุนเฟิร์มแวร์วิธีการสลับหน่วยความจําพร้อมพื้นที่แฟลชรหัสแยกกันสองพื้นที่ของแต่ละ 512KB[4] |
|
|
แฟลช (ข้อมูล) |
32KB (รอบโปรแกรม/การลบ: สูงสุด 100,000 ครั้ง) |
||
|
แรม |
64KB พร้อมความเท่าเทียมกัน |
||
|
พอร์ต I/O |
87 พิน |
51 พิน |
|
|
การขัดจังหวะภายนอก |
20 ปัจจัย 32 พิน |
15 ปัจจัย 20 พิน |
|
|
ตัวควบคุม DMA (DMAC) |
32 ช่อง |
30 ช่อง |
|
|
ฟังก์ชั่นจับเวลา |
Timer Event Counter 32 บิต (T32A) |
6 ช่อง (12 ช่องหากใช้เป็นตัวจับเวลา 16 บิต) |
|
|
ฟังก์ชั่นการสื่อสาร |
UART |
4 ช่อง |
ฟังก์ชั่นการสื่อสาร |
|
อินเทอร์เฟซ I2C/EI2C (I2C/EI2C) |
2 ช่อง |
||
|
TSPI |
2 ช่อง |
||
|
ฟังก์ชั่นอนาล็อก |
ตัวแปลง AD 12 บิต (ADC) |
อินพุต 11/5/6 ใน 3 ยูนิต |
ฟังก์ชั่นอนาล็อก |
|
Operational Amplifier (OPAMP) |
3 ยูนิต |
||
|
วงจรควบคุมมอเตอร์ |
วงจรควบคุมมอเตอร์แบบตั้งโปรแกรมได้ขั้นสูง (A-PMD) |
ช่อง 3 |
วงจรควบคุมมอเตอร์ |
|
เวคเตอร์ เอ็นจิ้น พลัส ขั้นสูง (A-VE+) |
1 ช่อง |
||
|
วงจรอินพุตเอ็นโค้ดเดอร์ขั้นสูง (32 บิต) (A-ENC32) |
ช่อง 3 |
1 channel |
|
|
วงจรคํานวณ CRC (CRC) |
1 ช่อง CRC32 CRC16 |
||
|
ฟังก์ชั่นระบบ |
Watchdog Timer (SIWDT) |
1 ช่อง |
|
|
วงจรตรวจจับแรงดันไฟฟ้า (LVD) |
1 ช่อง |
||
|
เครื่องตรวจจับความถี่การสั่น (OFD) |
1 ช่อง |
||
|
บนฟังก์ชัน Chip Debug |
JTAG / SW TRACE(4bits) NBDIF |
SW |
|
|
แรงดันไฟฟ้าใช้งาน |
2.7 ถึง 5.5V, แหล่งจ่ายไฟแรงดันเดียว 4.5 ถึง 5.5 V (ฟังก์ชั่นทั้งหมด), 2.7 ถึง 4.5 V (ไม่มี OPAMP, ADC) |
||
|
แพ็คเกจ / พิน |
LQFP100 (14 มม. x 14 มม., ระยะพิทช์ 0.5 มม.) |
LQFP64 (10 มม. x 10 มม. ระยะพิทช์ 0.5 มม.) |
|
|
คิวเอฟพี 100 (14 มม. x 20 มม., ระยะพิทช์ 0.65 มม.) |
LQFP64 (14 มม. x 14 มม., ระยะพิทช์ 0.8 มม.) |
||
หมายเหตุ:
[4] สําหรับผลิตภัณฑ์ที่มีหน่วยความจําแฟลชรหัส 1MB(1024KB) เท่านั้น
[5] “F10” ในหมายเลขชิ้นส่วน ระบุหน่วยความจําแฟลชรหัส 1024KB และ “FD” ระบุ 512KB
[6] TMPM4KLFxxAxxG ไม่มีพิน OVVx
