– ลดการสูญเสียสัญญาณจากจุดสัญญาณเข้าและปรับปรุงคุณลักษณะการส่งสัญญาณความถี่สูง –
คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–17 ตุลาคม 2023
Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัว “TLP3475W” ซึ่งเป็นโฟโตรีเลย์ในแพ็กเกจ WSON4 ขนาดเล็กและบาง ช่วยลดการสูญเสียสัญญาณจากจุดสัญญาณเข้าและระงับการลดทอนกำลังในสัญญาณความถี่สูง [1] และเหมาะสำหรับพินอิเล็กทรอนิกส์ของเครื่องทดสอบเซมิคอนดักเตอร์ซึ่งใช้รีเลย์จำนวนมากและต้องการการส่งสัญญาณความเร็วสูง เริ่มจัดส่งผลิตภัณฑ์จำนวนมากแล้ววันนี้

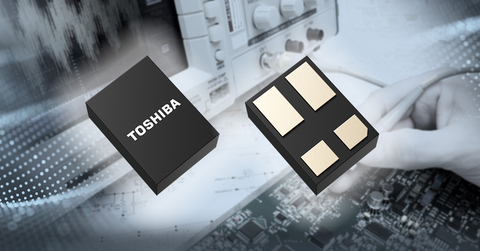

Toshiba: TLP3475W โฟโตรีเลย์ในแพ็กเกจ WSON4 ขนาดเล็กและบาง (ภาพ: Business Wire)
การออกแบบบรรจุภัณฑ์ที่ได้รับการปรับปรุงประสิทธิภาพของ Toshiba จะช่วยลดความจุและการเหนี่ยวนำที่ไม่ต้องการในโฟโตรีเลย์ใหม่ ซึ่งช่วยลดการสูญเสียสัญญาณจากจุดสัญญาณเข้าและปรับปรุงคุณลักษณะการส่งสัญญาณความถี่สูงเป็น 20GHz (ทั่วไป) [2] ซึ่งต่ำกว่า TLP3475S ผลิตภัณฑ์ปัจจุบันของ Toshiba ประมาณ 1.5 เท่า [2]
TLP3475W ใช้แพ็กเกจ WSON4 ขนาดเล็กและบางที่มีความหนาเพียง 0.8 มม. (ทั่วไป) ทำให้เป็นโฟโตรีเลย์ที่มีขนาดเล็กที่สุด [3] ในอุตสาหกรรมเพื่อให้คุณลักษณะการส่งสัญญาณความถี่สูงที่ดีขึ้นอย่างแท้จริง มีความสูงน้อยกว่าแพ็กเกจ S-VSON4T ขนาดเล็กพิเศษของ Toshiba ถึง 40% ช่วยให้สามารถติดตั้งผลิตภัณฑ์อื่นได้มากขึ้นบนแผงวงจรเดียวกัน และจะช่วยทำให้มีประสิทธิภาพการวัดที่ดีขึ้นด้วย
Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์ต่อไปเพื่อรองรับเครื่องมือทดสอบเซมิคอนดักเตอร์ที่ให้ความเร็วที่สูงขึ้นและฟังก์ชันการทำงานที่ดียิ่งขึ้น
การใช้งาน
- เครื่องทดสอบเซมิคอนดักเตอร์ (เครื่องทดสอบหน่วยความจำความเร็วสูง เครื่องทดสอบลอจิกความเร็วสูง ฯลฯ)
- การ์ดโพรบ
- อุปกรณ์วัด
คุณสมบัติ
- แพ็กเกจ WSON4 ที่มีขนาดเล็กที่สุด [3] ในอุตสาหกรรม: 1.45 มม. × 2.0 มม. (ทั่วไป), t=0.8 มม. (ทั่วไป)
- การปรับปรุงการส่งสัญญาณความถี่สูง : f=20GHz (ทั่วไป) @Insertion loss(S21) = -3dB
- ฟังก์ชันเปิดตามปกติ (1-Form-A)
หมายเหตุ:
[1] เมื่อย่านความถี่อยู่ในช่วงหลายร้อยเมกะเฮิรตซ์ถึงหลายสิบกิกะเฮิรตซ์
[2] ย่านความถี่ที่อัตราส่วนการลดทอนกำลัง (การสูญเสียสัญญาณที่จุดสัญญาณเข้า) เมื่อสัญญาณผ่านเอาท์พุต MOSFET คือ -3dB
[3] สำหรับโฟโตรีเลย์ จากแบบสำรวจของ Toshiba ณ เดือนตุลาคม 2023
ข้อมูลจำเพาะหลัก
|
(Ta = 25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น) |
||||
|
หมายเลขชิ้นส่วน |
||||
|
บรรจุุภัณฑ์ |
ชื่อ |
WSON4 |
||
|
ขนาด (มม.) |
1.45 × 2.0 (ทั่วไป), t=0.8 (ทั่วไป) |
|||
|
พิกัดสูงสุดสัมบูรณ์ |
แรงดันไฟฟ้าขั้วต่อเอาต์พุตสถานะปิด VOFF (V) |
60 |
||
|
กระแสไฟสถานะเปิด ION (A) |
0.4 |
|||
|
กระแสไฟสถานะเปิด (พัลส์) IONP (A) |
1.2 |
|||
|
อุณหภูมิในการทำงาน Topr (°C) |
-40 ถึง 110 |
|||
|
คุณลักษณะทางไฟฟ้าแบบคู่ |
ทริกเกอร์กระแสไฟ LED IFT (mA) |
สูงสุด |
3.0 |
|
|
ความต้านทานในสถานะเปิด RON (Ω) |
ทั่วไป |
1.1 |
||
|
สูงสุด |
1.5 |
|||
|
คุณลักษณะทางไฟฟ้า |
ความจุเอาต์พุต COFF (pF) |
สูงสุด |
20 |
|
|
คุณลักษณะการสวิตช์ |
เวลาเปิดเครื่อง tON (ms) |
@RL = 200Ω, VDD = 20V, IF = 5mA |
สูงสุด |
0.25 |
|
เวลาปิดเครื่อง tOFF (ms) |
0.2 |
|||
|
คุณลักษณะการแยกสัญญาณ |
แรงดันไฟฟ้าการแยกสัญญาณ BVS (Vrms) |
ขั้นต่ำ |
300 |
|
|
การตรวจสอบตัวอย่างและการจัดจำหน่าย |
||||
ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TLP3475W
ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับโฟโตรีเลย์ของ Toshiba
โฟโตรีเลย์ (เอาต์พุต MOSFET)
หากต้องการตรวจสอบการจัดจำหน่ายของผลิตภัณฑ์ใหม่ที่ร้านผู้จัดจำหน่ายออนไลน์ โปรดไปที่:
TLP3475W
ซื้อออนไลน์
