คาวาซากิ ประเทศญี่ปุ่น — (BUSINESS WIRE)–17 สิงหาคม 2023
Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวพาวเวอร์มอสเฟตยานยนต์ N-channel 40V อย่าง “XPJR6604PB” และ “XPJ1R004PB” ที่ใช้แพ็กเกจ S-TOGL™ (Small Transistor Outline Gull-wing Leads) จาก Toshiba พร้อมชิปประมวลผล U-MOS IX-H พร้อมจัดส่งจำนวนมากแล้ววันนี้

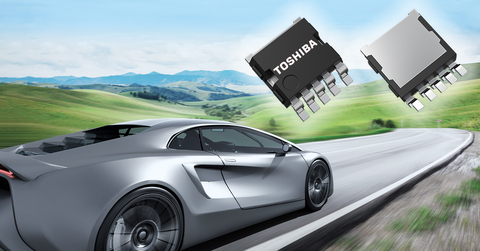

Toshiba: พาวเวอร์มอสเฟตยานยนต์ N-channel 40V มาพร้อมแพ็กเกจใหม่ที่ให้การกระจายความร้อนสูงและช่วยลดขนาดอุปกรณ์ยานยนต์ลงได้ (ภาพประกอบ: Business Wire)
การใช้งานที่มีความเสี่ยงด้านความปลอดภัยสูงอย่างในระบบขับเคลื่อนอัตโนมัตินั้น จะใช้การออกแบบที่มีความซ้ำซ้อนเพื่อรับรองความเชื่อถือได้ของระบบ ซึ่งส่งผลให้ต้องใช้อุปกรณ์มากขึ้นและอาศัยพื้นที่ติดตั้งมากกว่าระบบมาตรฐาน ด้วยเหตุนี้ หากต้องการลดขนาดอุปกรณ์ยานยนต์ลง ก็ต้องอาศัยพาวเวอร์มอสเฟตที่สามารถติดตั้งในสภาวะที่มีความหนาแน่นของกระแสไฟฟ้าสูงได้
XPJR6604PB และ XPJ1R004PB ใช้แพ็กเกจ S-TOGL™ โฉมใหม่ (7.0 มม. X 8.44 มม.[1]) ที่มาพร้อมโครงสร้างที่ไม่ต้องพึ่งพาเสาในการยึดชิ้นส่วนเชื่อมต่อของซอร์สกับขั้วต่อภายนอกเข้าด้วยกัน โครงสร้างที่ประกอบด้วยหลายพินสำหรับขั้วต่อซอร์สช่วยลดแรงต้านทานของแพ็กเกจลงได้
การจับคู่กันของแพ็กเกจ S-TOGL™ และชิปประมวลผล U-MOS IX-H จาก Toshiba ช่วยให้ได้ค่าความต้านทานระหว่างทำงานลดลงอย่างยิ่งถึง 11% เมื่อเทียบกับผลิตภัณฑ์แพ็กเกจ TO-220SM (W)[2] จาก Toshiba ซึ่งมีลักษณะความต้านทานทางความร้อนเดียวกัน แพ็กเกจใหม่นี้ยังตัดทอนพื้นที่ติดตั้งที่ต้องใช้ออกไปได้ราว 55% เมื่อเทียบกับแพ็กเกจ TO-220SM(W) นอกจากนี้ อัตรากระแสเดรน 200A ของแพ็กเกจใหม่นี้ยังสูงกว่าแพ็กเกจ DPAK + จาก Toshiba ที่มีขนาดใกล้เคียงกัน (6.5 มม.×9.5 มม.[1]) อีกด้วย กระแสไฟจึงไหลได้คล่องตัวสูง ในภาพรวมแล้ว แพ็กเกจ S-TOGL™ นี้ให้ความหนาแน่นสูงแต่มีรูปลักษณ์กะทัดรัด ลดขนาดอุปกรณ์ยานยนต์ลง และช่วยกระจายความร้อนได้สูง
เนื่องจากอุปกรณ์ยานยนต์ใช้ในสภาพแวดล้อมที่มีอุณหภูมิสุดขั้ว ความแน่นอนของรอยบัดกรีสำหรับติดตั้งบนพื้นผิวจึงเป็นปัจจัยสำคัญที่ต้องพิจารณา แพ็กเกจ S-TOGL™ ใช้ขั้วต่อแบบปีกนกนางนวลที่จะช่วยลดแรงตึงในการติดตั้ง จึงเพิ่มความแน่นอนให้กับรอยบัดกรีได้ด้วย
Toshiba เล็งเห็นว่าในการใช้งานที่ต้องการการปฏิบัติงานกับกระแสไฟในระดับสูงอาจมีการเชื่อมต่ออุปกรณ์หลายชิ้นให้ทำงานไปพร้อม ๆ กัน บริษัทจึงให้บริการการจัดส่งเป็นกลุ่ม[3] สำหรับผลิตภัณฑ์ใหม่ ๆ ด้วย โดยจะพิจารณาแรงดันขีดเริ่มของเกตในการจัดกลุ่ม ซึ่งจะเอื้อประโยชน์ให้กับการออกแบบที่ใช้กลุ่มผลิตภัณฑ์ที่มีลักษณะไม่แตกต่างกันมากนัก
Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์เซมิคอนดักเตอร์ไฟฟ้าต่อไป และสนับสนุนความเป็นกลางทางคาร์บอนด้วยอุปกรณ์ประสิทธิภาพสูงที่เป็นมิตรกับผู้ใช้มากยิ่งขึ้น
การใช้งาน
• อุปกรณ์ยานยนต์: อินเวอร์เตอร์, รีเลย์เซมิคอนดักเตอร์, สวิตช์โหลด, มอเตอร์ไดร์ฟ เป็นต้น
คุณสมบัติ
• แพ็กเกจ S-TOGL™ โฉมใหม่: 7.0 มม. × 8.44 มม. (ทั่วไป)
• อัตรากระแสเดรนสูง
XPJR6604PB: ID=200A
XPJ1R004PB: ID=160A
• ผ่านการทดสอบ AEC-Q101 แล้ว
• IATF 16949/PPAP พร้อมให้บริการ[4]
• ความต้านทานขณะทำงานต่ำ :
XPJR6604PB: RDS(ON)=0.53mΩ (ทั่วไป) (VGS=10V)
XPJ1R004PB: RDS(ON)=0.8mΩ (ทั่วไป) (VGS=10V)
หมายเหตุ:
[1] ขนาดแพ็กเกจทั่วไป รวมขั้วต่อด้วย
[2] TKR74F04PB บรรจุในแพ็กเกจ TO-220SM (W)
[3] Toshiba สามารถให้บริการการจัดส่งเป็นกลุ่ม โดยที่ช่วงแรงดันขีดเริ่มของเกตจะเป็น 0.4V ต่อแต่ละรีล อย่างไรก็ตาม เราอาจไม่สามารถระบุกลุ่มที่เฉพาะเจาะจงได้ ดังนั้นโปรดติดต่อตัวแทนจำหน่ายของ Toshiba เพื่อขอรายละเอียดเพิ่มเติม
[4] โปรดติดต่อตัวแทนจำหน่ายของ Toshiba เพื่อขอรายละเอียดเพิ่มเติม
ข้อกำหนดเฉพาะหลัก
|
ผลิตภัณฑ์ใหม่ |
ผลิตภัณฑ์ปัจจุบัน |
||||||
|
หมายเลขชิ้นส่วน |
TKR74F04PB |
TK1R4S04PB |
|||||
|
ขั้ว |
N-channel |
||||||
|
ซีรีส์ |
U-MOS IX-H |
||||||
|
แพ็กเกจ |
ชื่อ |
S-TOGL™ |
TO-220SM(W) |
DPAK+ |
|||
|
ขนาด (มม.) |
ทั่วไป |
7.0×8.44, t=2.3 |
10.0×13.0, t=3.5 |
6.5×9.5, t=2.3 |
|||
|
อัตราสูงสุดสัมบูรณ์ |
แรงดันไฟฟ้าจากเดรน-ซอร์ส VDSS (V) |
40 |
|||||
|
กระแสเดรน (DC) ID (A) |
200 |
160 |
250 |
120 |
|||
|
กระแสเดรน (เพิ่มกำลัง) IDP (A) |
600 |
480 |
750 |
240 |
|||
|
อุณหภูมิชาเนล Tch (°C) |
175 |
||||||
|
ลักษณะทางไฟฟ้า |
ความต้านทานขณะทำงานจากเดรน-ซอร์ส RDS(ON) (mΩ) |
VGS=10V |
สูงสุด |
0.66 |
1.0 |
0.74 |
1.35 |
|
ความต้านทานต่อการผ่านของความร้อนจากชาเนล-เคส Zth(ch-c) (°C/W) |
Tc=25°C |
สูงสุด |
0.4 |
0.67 |
0.4 |
0.83 |
|
ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับมอสเฟตยานยนต์ของ Toshiba
* S-TOGL™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices & Storage Corporation
* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอื่น ๆ อาจเป็นเครื่องหมายการค้าของบริษัท ผลิตภัณฑ์ และบริการนั้น ๆ
* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อกำหนดเฉพาะ เนื้อหาของบริการ และข้อมูลติดต่อ คือข้อมูล ณ วันที่ประกาศและอาจมีการเปลี่ยนแปลงโดยไม่แจ้งให้ทราบล่วงหน้า
เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation
Toshiba Electronic Devices & Storage Corporation เป็นซัพพลายเออร์ชั้นนำสำหรับโซลูชันเซมิคอนดักเตอร์และพื้นที่จัดเก็บ บริษัทมีประสบการณ์และสร้างสรรค์นวัตกรรมมาแล้วกว่าครึ่งศตวรรษเพื่อส่งมอบผลิตภัณฑ์เซมิคอนดักเตอร์ชนิดแยกชิ้น, LSI ของระบบ และ HDD ที่มีคุณภาพโดดเด่นให้แก่ลูกค้าและพาร์ทเนอร์ทางธุรกิจ
บริษัทมีพนักงาน 21,500 คนทั่วโลก ซึ่งต่างมุ่งมั่นเพิ่มพูนคุณค่าของผลิตภัณฑ์ให้สูงสุด ขณะเดียวกันก็ส่งเสริมการทำงานอย่างใกล้ชิดกับลูกค้าในตลาดใหม่ ๆ เพื่อสร้างคุณค่าร่วมกัน ด้วยยอดขายต่อปีที่ทะยานขึ้นแตะ 800,000 ล้านเยน (6.1 billion ดอลลาร์สหรัฐฯ) Toshiba Electronic Devices & Storage Corporation จึงตั้งเป้าสร้างสรรค์และอุทิศตนเพื่ออนาคตที่ดีกว่าของทุกคนทั่วโลก
ดูข้อมูลเพิ่มเติมที่ https://toshiba.semicon-storage.com/ap-en/top.html
สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่: https://www.businesswire.com/news/home/53525044/en
