คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–9 มีนาคม 2023
Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวทรานซิสเตอร์สองขั้วเกทแบบแยกฉนวน (IGBT) “GT30J65MRB” 650V สำหรับการปรับปรุงค่าตัวประกอบกําลังไฟฟ้า (PFC)[1] ของเครื่องปรับอากาศและแหล่งจ่ายไฟขนาดใหญ่สำหรับอุปกรณ์อุตสาหกรรม การจัดส่งตามปริมาณเริ่มวันนี้

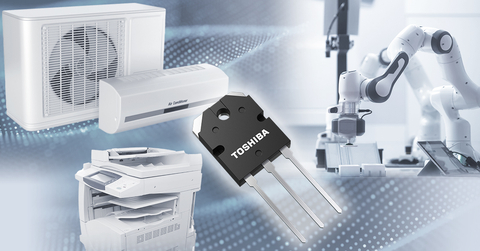

Toshiba: ทรานซิสเตอร์สองขั้วเกทแบบแยกฉนวนของ Toshiba ช่วยเพิ่มประสิทธิภาพเครื่องปรับอากาศและอุปกรณ์อุตสาหกรรม (กราฟิก: Business Wire)
เซมิคอนดักเตอร์ไฟฟ้าได้รับการยอมรับว่าเป็นอุปกรณ์สำคัญในการอนุรักษ์พลังงาน รวมถึงการมุ่งสู่ความเป็นกลางทางคาร์บอน ในอุปกรณ์อุตสาหกรรมและเครื่องใช้ภายในบ้านที่ใช้พลังงานไฟฟ้ามาก ความต้องการอุปกรณ์สวิตชิ่งที่มีประสิทธิภาพสูงกำลังเพิ่มขึ้นเนื่องจากเครื่องปรับอากาศใช้อินเวอร์เตอร์เพิ่มขึ้น และความต้องการในการลดการใช้พลังงานในอุปกรณ์จ่ายไฟขนาดใหญ่สำหรับอุปกรณ์อุตสาหกรรม สิ่งนี้ได้กระตุ้นความต้องการที่เพิ่มขึ้นสำหรับอุปกรณ์สวิตชิ่งที่มีการสูญเสียต่ำและความถี่สวิตชิ่งที่สูงขึ้นในวงจร PFC

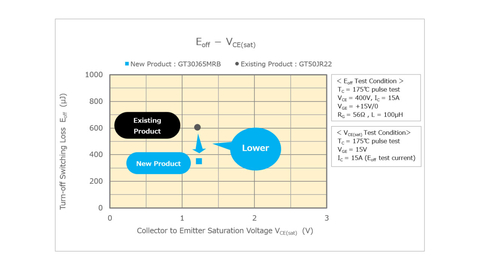

Toshiba นำกระบวนการล่าสุดมาสู่ IGBT ใหม่ โครงสร้างร่องลึกที่ปรับให้เหมาะสมช่วยรักษาระดับชั้นนำของอุตสาหกรรม[2] การสูญเสียที่เกิดจากการเปลี่ยนสถานะ (การสูญเสียที่เกิดจากการเปลี่ยนสถานะปิด) ที่ 0.35mJ (ทั่วไป)[3] ซึ่งต่ำกว่า GT50JR22 ในผลิตภัณฑ์ก่อนหน้าของ Toshiba ประมาณ 42%[4] IGBT ใหม่ยังมีไดโอดในตัวที่มีแรงดันไปข้างหน้า 1.20V (ทั่วไป)[5] ซึ่งต่ำกว่า GT50JR22 ประมาณ 43%[5] การปรับปรุงเหล่านี้ช่วยเพิ่มประสิทธิภาพของอุปกรณ์

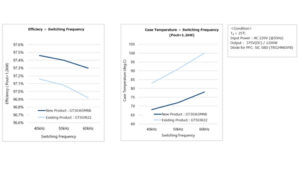

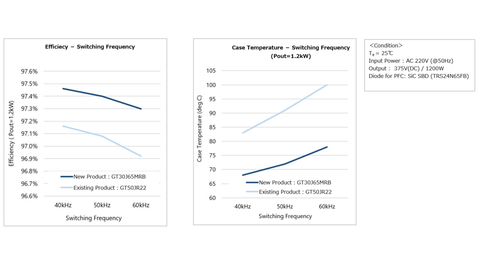

สำหรับวงจร PFC ของเครื่องปรับอากาศ GT50JR22 ผลิตภัณฑ์ก่อนหน้าของ Toshiba ใช้กับความถี่ในการทำงานต่ำกว่า 40kHz[6] GT30J65MRB เป็น IGBT ตัวแรกของ Toshiba สำหรับ PFC ที่ใช้งานต่ำกว่า 60kHz[6] ซึ่งทำได้โดยการลดการสูญเสียที่เกิดจากการเปลี่ยนสถานะ (การสูญเสียที่เกิดจากการเปลี่ยนสถานะปิด) เพื่อความปลอดภัยในการทำงานความถี่ที่สูงขึ้น
Toshiba จะยังคงขยายสายผลิตภัณฑ์เพื่อให้สอดคล้องกับแนวโน้มของตลาดและปรับปรุงประสิทธิภาพของอุปกรณ์
หมายเหตุ:
[1] วงจรปรับปรุงค่าตัวประกอบกําลังไฟฟ้า (PFC): วงจรที่ลดความแตกต่างของเฟสระหว่างแรงดันและกระแสไฟฟ้าเพื่อให้ตัวประกอบกำลังเข้าใกล้ความเป็นหนึ่ง เพื่อยับยั้งส่วนประกอบฮาร์มอนิกที่สร้างขึ้นในการจ่ายไฟแบบสวิตชิ่ง
[2] การสำรวจของ Toshiba ณ เดือนมีนาคม 2023
[3] เงื่อนไขการทดสอบ: โหลดประเภทเหนี่ยวนำ, VCE=400V, IC=15A, VGE=15V, RG=56Ω, Tc=175°C
[4] ณ เดือนมีนาคม 2023 ค่าที่วัดโดย Toshiba (เงื่อนไขการทดสอบ: VCC=400V, IC=15A, VGG=+15V/0, RG=56Ω, Tc=175°C)
[5] เงื่อนไขการทดสอบ: IF=15A, VGE=0V, Tc=25°C
[6] ณ เดือนมีนาคม 2023 ค่าที่วัดโดย Toshiba โดยใช้บอร์ดประเมิน PFC
การใช้งาน
- เครื่องใช้ในบ้าน (เครื่องปรับอากาศ ฯลฯ)
- อุปกรณ์อุตสาหกรรม (อุปกรณ์อัตโนมัติในโรงงาน เครื่องพิมพ์มัลติฟังก์ชัน ฯลฯ)
คุณสมบัติ
- ชั้นนำในอุตสาหกรรม[2] การสูญเสียที่เกิดจากการเปลี่ยนสถานะ (การสูญเสียที่เกิดจากการเปลี่ยนสถานะปิด): Eoff=0.35mJ[3] (typ.) รับรู้โดยกระบวนการล่าสุด
- ไดโอดอิสระในตัว (FWD) โดยโครงสร้างการนำไฟฟ้าย้อนกลับ (RC)
- เวลาการเปลี่ยนสถานะรวดเร็ว (เวลาตก): tf=40ns (typ.) (Tc=25°C, IC=15A, RG=56Ω)
- แรงดันตกคร่อมไดโอดต่ำ: VF=1.20V (typ.) (Tc=25°C, IF=15A, VGE=0V)
ข้อกำหนดหลัก
|
(Ta=25°C, เว้นแต่จะระบุไว้เป็นอย่างอื่น) |
|||
|
หมายเลขชิ้นส่วน |
|||
|
แพ็กเกจ |
TO-3P(N) |
||
|
การจัดอันดับ สูงสุด แบบสัมบูรณ์ |
แรงดันคอลเลกเตอร์-อิมิตเตอร์ VCES (V) |
650 |
|
|
กระแสคอลเลคเตอร์ (DC) IＣ (A) |
Tc=25°C |
60 |
|
|
Tc=100°C |
30 |
||
|
อุณหภูมิทางแยก Tj (°C) |
175 |
||
|
แรงดันอิ่มตัวของคอลเลคเตอร์-อิมิตเตอร์ VCE(sat) typ. (V)VCE(sat) typ. (V) |
IC＝30A, VGE=15V, Tc=25°C |
1.40 |
|
|
เวลาการเปลี่ยนสถานะ (เวลาตก) tf typ. (ns) |
โหลดประเภทเหนี่ยวนำ, VCE=400V, IC=15A, VGE=15V, RG=56Ω, Tc=25°C |
40 |
|
|
การสูญเสียที่เกิดจากการเปลี่ยนสถานะ (การสูญเสียที่เกิดจากการเปลี่ยนสถานะปิด) Eoff typ. (mJ)Eoff typ. (mJ) |
โหลดประเภทเหนี่ยวนำ, VCE=400V, IC=15A, VGE=15V, RG=56Ω, Tc=175°C |
0.35 |
|
|
แรงดันตกคร่อมของไดโอด VF typ. (V) |
IF=15A, VGE=0V, Tc=25°C |
1.20 |
|
|
ความต้านทานความร้อนระหว่างรอยต่อกับเคส Rth(j-c) สูงสุด (°C/W) |
0.75 |
||
|
การตรวจสอบตัวอย่างและความพร้อมใช้งาน |
|||
ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
GT30J65MRB
ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับ IGBT ของ Toshiba
IGBTs
หากต้องการตรวจสอบการวางจำหน่ายของผลิตภัณฑ์ใหม่ที่ผู้จัดจำหน่ายออนไลน์ โปรดไปที่
GT30J65MRB
ซื้อออนไลน์
