– สวิตช์ด้านสูงและด้านต่ำขนาดเล็ก (8 ช่อง) –
คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–7 กุมภาพันธ์ 2023
Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวอุปกรณ์ไฟฟ้าอัจฉริยะสองตัวที่ควบคุมไดรฟ์ของโหลดไฟฟ้าแบบเหนี่ยวนำของมอเตอร์ โซลินอยด์ หลอดไฟ และอุปกรณ์อื่น ๆ ที่นำไปประยุกต์ใช้ เช่น ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ของอุปกรณ์อุตสาหกรรม โดยการจัดส่งสวิตช์ด้านสูง (8 ช่อง) “TPD2015FN” และสวิตช์ด้านต่ำ (8 ช่อง) “TPD2017FN” เริ่มตั้งแต่วันนี้

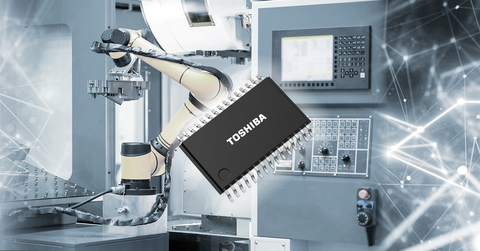

Toshiba: TPD2015FN และ TPD2017FN อุปกรณ์ไฟฟ้าอัจฉริยะที่ช่วยลดพื้นที่ติดตั้ง (กราฟิก: Business Wire)
ผลิตภัณฑ์ใหม่นี้ใช้กระบวนการรวมอุปกรณ์อะนาล็อก (BiCD)[1] ของ Toshiba เพื่อให้มีค่าความต้านทานต่อไฟฟ้าที่ 0.4Ω (typ.) ในขั้นตอนเอาต์พุต ซึ่งต่ำกว่าผลิตภัณฑ์ปัจจุบันของ Toshiba[2] มากกว่า 50% ทั้ง TPD2015FN และ TPD2017FN อยู่ในแพ็คเกจ SSOP30[3] ซึ่งมีพื้นที่ติดตั้งประมาณ 71% ของแพ็คเกจ SSOP24[4] ที่ใช้สำหรับผลิตภัณฑ์ปัจจุบัน[2], ความสูง 80% ของแพ็คเกจ SSOP24 และระยะพิน 0.65 มม. ที่แคบลง การปรับปรุงเหล่านี้จะช่วยลดขนาดอุปกรณ์
อุณหภูมิในการทำงานสูงสุดของผลิตภัณฑ์ใหม่คือ 110°C ซึ่งสูงกว่า 85°C ของผลิตภัณฑ์ปัจจุบัน[2] ซึ่งเหมาะสำหรับการทำงานในอุณหภูมิที่สูงขึ้น นอกจากนี้ ทั้งสองยังมีวงจรป้องกันกระแสเกินในตัวและวงจรป้องกันอุณหภูมิเกิน ซึ่งช่วยทำให้อุปกรณ์มีความน่าเชื่อถือมากขึ้น
หมายเหตุ:
[1] ไบโพลาร์ CMOS DMOS
[2] ผลิตภัณฑ์ปัจจุบันของ Toshiba ได้แก่ TPD2005F และ TPD2007F
[3] แพ็คเกจ SSOP30: 9.7 × 7.6 × 1.2 มม. (typ.)
[4] แพ็คเกจ SSOP24: 13.0 × 8.0 × 1.5 มม. (typ.)
การประยุกต์ใช้
- ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้สำหรับใช้ในอุตสาหกรรม
- เครื่องมือเครื่องจักรที่ควบคุมด้วยตัวเลข
- อินเวอร์เตอร์/เซอร์โว
- อุปกรณ์ควบคุมพร้อม IO-Link
คุณสมบัติ
- IC พลังงานเสาหินพร้อมมอสเฟต N-channel ในตัว (8 ช่อง) และวงจรควบคุม
(สวิตช์ด้านสูง TPD2015FN มีปั๊มชาร์จในตัว)
- ตั้งอยู่ในแพ็คเกจ SSOP30 ขนาดเล็ก โดยมีพื้นที่ติดตั้งประมาณ 71% ของแพ็คเกจ SSOP24
- ฟังก์ชันป้องกันในตัว (อุณหภูมิเกิน กระแสเกิน)
- อุณหภูมิในการทำงานสูง: Topr (สูงสุด)=110°C
- ความต้านทานไฟฟ้าต่ำ: RDS(ON)=0.4Ω (typ.) @VIN=5V, Tj=25°C, IOUT=0.5A
ข้อกำหนดหลัก
|
(เว้นแต่จะระบุไว้เป็นอย่างอื่น, Ta=25°C) |
||||
|
หมายเลขชิ้นส่วน |
||||
|
แพ็คเกจ |
SSOP30 |
|||
|
การประเมินค่าสูงสุดสุทธิ |
แรงดันไฟฟ้า VDD (V) |
-0.3 to 40.0 |
-0.3 to 6.0 |
|
|
แรงดันไฟฟ้าขาเข้า VIN (V) |
-0.3 to 6.0 |
|||
|
VDDx – OUTx ค่าทนต่อแรงดันไฟฟ้า VDSS (V) |
50.0 |
– |
||
|
ค่าทนต่อแรงดันไฟฟ้าขาออก VOUT (V) |
– |
50.0 |
||
|
กระแสไฟขาออก IOUT (A) |
จำกัดภายใน |
|||
|
กำลังไฟฟ้าสูญเสีย PD (W) |
1.8 |
|||
|
อุณหภูมิในการทำงาน Topr (°C) |
-40 to 110 |
|||
|
อุณหภูมิทางแยก Tj (°C) |
150 |
|||
|
อุณหภูมิในการจัดเก็บ Tstg (°C) |
-55 to 150 |
|||
|
ช่วงการทำงาน |
แรงดันไฟฟ้าในการทำงาน VDD(opr) (V) |
@Tj=25°C |
8 to 40 |
2.7 to 5.5 |
|
ลักษณะทางไฟฟ้า |
ความต้านทาน RDS(ON) typ. (Ω) |
@VDD=12V(TPD2015FN) / 5V (TPD2017FN), , VIN=5V, IOUT=0.5A, Tj=25°C |
0.40 |
|
|
จำนวนเอาต์พุต |
8 |
|||
|
ฟังก์ชันการป้องกัน |
การปิดระบบความร้อน |
|||
|
การปิดกระแสเกิน |
||||
|
การตรวจสอบตัวอย่างและความพร้อมใช้งาน |
ซื้อออนไลน์ |
|||
ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
ติดตามลิงก์ด้านล่างสำหรับการประยุกต์ใช้ TPD2017FN
หมายเหตุการประยุกต์ใช้สำหรับ TPD2017FN
หากต้องการตรวจสอบความพร้อมของผลิตภัณฑ์ใหม่ที่ผู้จัดจำหน่ายออนไลน์ โปรดไปที่
TPD2015FN
ซื้อออนไลน์
TPD2017FN
ซื้อออนไลน์
